Установка автоматической сварки кольцевых швов

Описание
Компания WUXI ABK предлагает автоматы для дуговой сварки под флюсом, предназначенные для сварки вертикальных цилиндрических конструкций. В отличие от аналогичного оборудования на рынке, наша автоматическая машина для сварки кольцевых швов серии MSHW оснащена стабильной двухприводной системой.

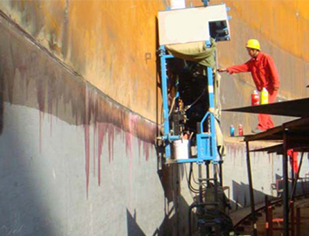

Самоходный автомат для дуговой сварки под флюсом позволяет уменьшить продолжительность строительных работ на 25% по сравнению с ручной сваркой. Данная машина используется для сварки внутренних и наружных поперечных швов вертикальных цилиндрических конструкций. Мы предлагаем автоматические машины для сварки кольцевых швов трех разных конфигураций для различных типов резервуаров.

Основные компоненты

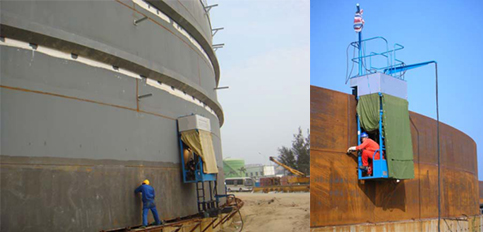

A. Платформа для оператора

Описание Главная рама представляет собой сварную стальную конструкцию, оснащенную устройством для сварки поперечных швов.
Подходит для сварки швов резервуаров, сооружаемых методом “подращивания” (сверху-вниз)
Мин. диаметр.: 5.0м
Ширина металлического листового элемента корпуса: 1.5м~2.5м

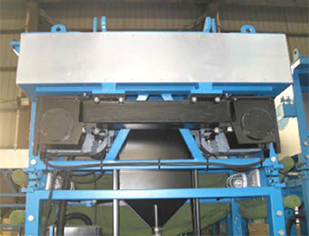

B. Двойной привод
Специальная конструкция двойного привода переменного тока позволяет автомату для дуговой сварки под флюсом перемещаться по кругу вдоль стенок резервуара и осуществлять ремонт дефектов в сварных швах на ходу. Двухприводная система более стабильна, проще в использовании и более эффективна в устранении дефектов по сравнению с одноприводной системой.

  • Программируемый частотно-регулируемый привод

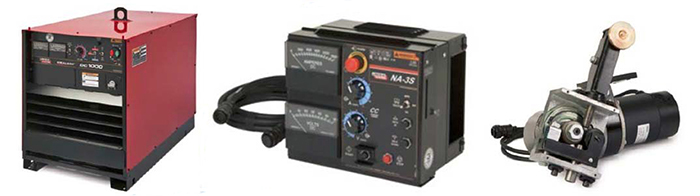

C. Источник питания и механизм подачи проволоки

  Описание Сварочная система оснащена блоком управления и механизмом подачи проволоки LINCOLN NA-3 с соответствующим барабаном для намотки проволоки. Он служит для намотки сварочной проволоки весом 27.2кг для дуговой сварки под флюсом.
Источник питания LINCOLN DC600
Блок управления NA-3S, США
Механизм подачи проволоки NA-3, США

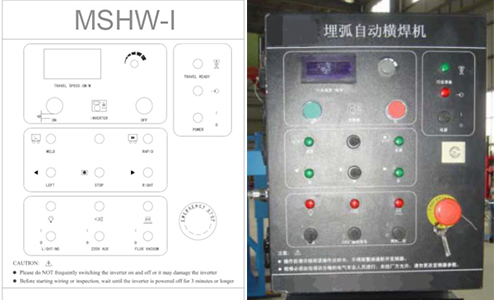

D. Контроллер
Система управления AGW представляет собой комплексный блок управления, предназначенный для контроля работы автоматических машин для сварки кольцевых швов. Он управляет вакуумным насосом для рециркуляции флюса, переключателем розетки 220В, вспомогательной силовой установкой и др. Блок управления оснащен цифровым дисплеем, регуляторами, переключателями, световыми индикаторами, кнопками аварийного отключения и др.

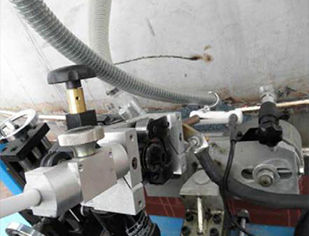

E. Система рециркуляции флюса
Производительность: 60кг

  • Система поддержки флюса

F. Кабель

Сварочный кабель 120мм² × 60м
Кабель управления 10p × 2.5мм² × 60м
Силовой кабель 3p × 4мм² × 60м
Кабель заземления 120мм² × 5м

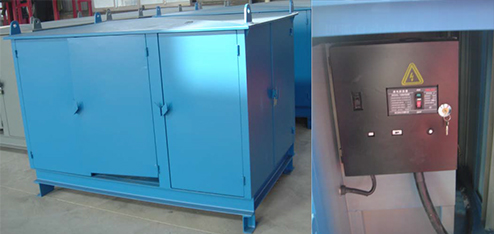

G. Шкаф автомата для дуговой сварки под флюсом

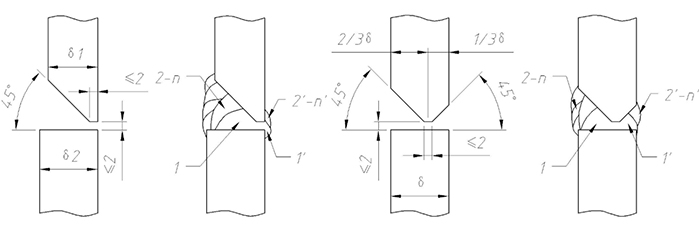

H. Разделка кромок под сварку

  • Толщина ≤14мм

    Толщина>14мм


Компоненты автоматических машин для сварки кольцевых швов GSAW-600

No. Компоненты Производитель К-во Примечания
1 Главная машина Механизм подачи проволоки NA-3 LINCOLN, США 1 комплект Импорт
Барабан для намотки проволоки
Сварочная головка и подравниватель углов
Машина для правки проволоки
2 Блок управления и панель управления Блок управления NA-3 1 комплект Импорт
Шкаф управления для контроля хода рейки (включая панель управления) WUXI ABK 1 комплект Китай
3 Источник питания LINCOLN DC600 США LINCOLN 1 комплект Импорт
4 Ходовая часть (сварочная каретка) Двигатель переменного тока (2 комплекта)                 WUXI ABK 1 комплект           Китай
Поперечная балка
Приводное колесо в сборе (2 комплекта)
Алюминиевая сварная конструкция с противоветровой защитой
Платформа оператора
Рама сварочной каретки и механизм ее регулировки (2 комплекта)
5 Устройство регулирования сварочной головки Механизм регулирования сварочной головки 1 комплект
6 Автоматическая система рециркуляции флюса Система поддержки флюса
Механизм натяжения ремня
Устройство для транспортировки и рециркуляции флюса
Контейнер для подачи флюса
Вакуумный насос
7 Вспомогательная система Панель управления системы распределения питания WUXI ABK 1 комплект
Взрывобезопасная осветительная лампа
8 Кабели Кабель управления (120мм2 × 60м × 1) Высококачественные кабели для машины для сварки резервуаров 1 комплект
Кабель управления (10p × 1.5мм2 × 60м × 1)
Силовой кабель (3p × 4мм2 × 60м × 1)
Кабель заземления (120мм2 × 5м × 1)
  9 Источник питания и контейнер для хранения кабелей Стойка и шкаф управления распределением питания   WUXI ABK 1 комплект Водонепроницаемые
Сварочный источник питания и контейнер для хранения кабелей
10 Инструменты Ящик с набором инструментов 1 комплект Китай
(Для инверторного автомата для дуговой сварки под флюсом GSAW-600 необходимо 380В+10%/3ф./50Гц. Данный автомат используется для сварки швов резервуаров, сооружаемых методом “подращивания” / сверху-вниз)
