Машина для сварки горизонтальных стыков резервуаров

Описание:

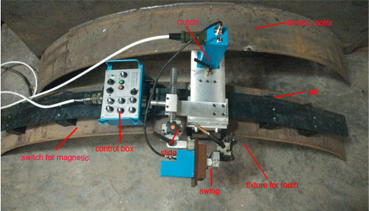

Машина для сварки горизонтальных стыков резервуаров KA-H10 представляет собой самоходный сварочный механизм для стыковой сварки под флюсом, разработанный для выполнения горизонтальных швов при изготовлении цилиндрических конструкций. Данная машина также предназначена для сварки толстых листов среднего и большого размера и сварки труб кольцевым швом. За счет регулирования положения и угла наклона сварочной горелки машина может выполнять обычную сварку, горизонтальную сварку, сварку потолочного шва и дуговую сварку. Рама с тележкой, осциллятор и панель управления расположены отдельно, что позволяет осуществлять сварку в движении. Перемещение оборудования для сварки резервуаров осуществляется по рельсу, крепящемуся к стенке резервуара с помощью постоянных магнитов.

Применение:

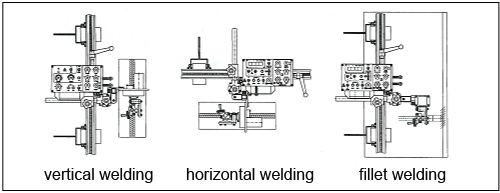

Машина для сварки горизонтальных стыков резервуаров широко применяется при производстве кораблей, мостов, локомотивов, стальных конструкций, в нефтяной и химической промышленности для сварки армированных пластин, несущего настила, балок коробчатого сечения и др. Машина может осуществлять стыковую сварку вертикальных швов, обычную стыковую сварку, сварку горизонтальных швов и сварку угловых швов благодаря смене положения и угла наклона сварочной головки.

Качественные характеристики оборудования для сварки резервуаров:
1. Модель KA-H10 выполняет сварку вертикальных швов, поперечную роликовую сварку и другие виды сварки.
2. Линейный осциллятор: регулируемый режим колебания, амплитуда колебаний, а также время нахождения осциллятора в положении по центру, справа и слева.
3. Рабочая скорость машины для сварки горизонтальных стыков резервуаров отображается на цифровом дисплее.
4. В целях предотвращения выполнения недостаточного реза или наложения шва недостаточного сечения оборудование оснащено функцией установки времени прекращения работы левого и правого осцилляторов.
5. Функция автоматической остановки: после остановки сварочная горелка автоматически возвращается в исходное положение.
7. Доступна функция регулирования силы тока и напряжения, а также функция перемещения проволоки.
8. Функция ускоренного обратного хода.
9. Стандартная комплектация включает рельсы длиной 1.8м. Уменьшение размеров облегчит движение, упростив установку тележки в рабочую позицию.

Преимущества оборудования для сварки резервуаров:
1. Снижает трудоемкость и улучшает рабочие условия.
2. Производительность в 1,5 раза больше, чем при ручной сварке.
3. Предотвращение появления дефектов сварки: уровень дефектов при ручной сварке в среднем составляет около 20%, при использовании машины для сварки горизонтальных стыков резервуаров появление дефектов исключено.
4. Результаты лучше на 200% в сравнении с ручной сваркой.
5. Высокий уровень автоматизации обеспечивает стабильную работу машины и высокое качество исполнения.
6. Для управления машиной не требуются высококвалифицированные технические специалисты.

Руководство по оборудованию для сварки резервуаров:

1. Машина оснащена двигателем постоянного тока. Электрическое питание - AC220V.
2. Рельсовая колея: гибкий направляющий рельс, возможность обратного хода. Стандартная длина рельса – 2м.
3. Руководство по установке: устройство крепления рельса к мощному магниту. Сила притяжения магнита – 60кг, полностью поглощается заготовкой. Наличие съемной ручки обеспечивает простоту разбора конструкции и перемещения рельса.
4. Панель управления машины для сварки горизонтальных стыков резервуаров: центральное управление, все движения машины контролируются.
5. Устройство сцепления: устройство сцепления колеса тележки. При установке тележки на рельс необходимо нажать рычаг сцепления для выполнения сцепления колеса с рельсом. После выполнения сцепления рычаг автоматически отпускается. Когда рычаг отпускается на половину, срабатывает функция ускоренного обратного хода.
6. Ползун (оси X-Y) применяется для регулирования положения сварочной горелки. Длина хода ползуна по оси Х составляет 20мм, длина хода ползуна по оси Y составляет +20мм.
7. Мотор колебательного механизма: привод поворотного устройства. Мощность высокоточного двигателя постоянного тока – 6кВт.
8. Зажимное устройство: зажимное устройство для сварочной горелки может регулировать угол положения горелки, диапазон регулирования ±90 градусов.

Руководство по управлению оборудованием для сварки резервуаров:

1. Переключатель “Рабочее состояние: сварка” и “Рабочее состояние: без сварки”: выберите “Рабочее состояние: сварка”, машина перейдет в состояние готовности. Нажмите "старт" для запуска сварки. Выберите “Рабочее состояние: без сварки”, нажмите "старт" – машина для сварки горизонтальных стыков резервуаров придет в движение, но сварка выполняться не будет.
2. Кнопка "старт": нажмите на кнопку, машина перейдет в рабочий режим. Если машина в режиме “Рабочее состояние: сварка”, то при нажатии на кнопку "старт" запустится сварка. Если машина в режиме “Рабочее состояние: без сварки”, то при нажатии на кнопку "старт" машина придет в движение, но сварка выполняться не будет.
3. Кнопка "стоп": при нажатии на кнопку "стоп" все выполняемые операции остановятся.
4. Кнопка выбора направления движения: движения вверх или вниз.
5. Рабочая скорость оборудования для сварки резервуаров: скорость отображается на цифровом дисплее, максимальная рабочая скорость составляет 1040мм/мм, максимальная скорость, отображаемая на цифровом дисплее – 999.
6. Ручка регулирования силы тока: при вращении ручки по часовой стрелке сила тока увеличивается. Значения силы тока отображаются на шкале, максимальное значение по шкале – 500.
7. Ручка регулирования напряжения: при вращении ручки по часовой стрелке напряжение увеличивается. Значения напряжения отображаются на шкале, максимальное значение по шкале – 48.
8. Кнопка машины для сварки горизонтальных стыков резервуаров: удерживайте кнопку в процессе подачи проволоки.
9. Ручка регулирования скорости осциллятора: при вращении ручки по часовой стрелке скорость увеличивается, максимальная скорость – 1520мм/мин. Максимальное значение по шкале – 10.
10. Ручка регулирования амплитуды колебаний осциллятора: при вращении ручки по часовой стрелке амплитуда колебаний увеличивается, максимальная амплитуда – 20мм. Максимальное значение по шкале – 10.
11. Ручка регулирования времени остановки: диапазон длительности от 0 дo 2с, длительность увеличивается при вращении ручки по часовой стрелке.
12. Правая ручка регулирования времени остановки оборудования для сварки резервуаров: диапазон длительности от 0 дo 2с, длительность увеличивается при вращении ручки по часовой стрелке.
13. Ручка регулирования положения центра: при вращении ручки по часовой стрелке центр сдвигается вправо, при вращении ручки против часовой стрелки – влево. Максимальное расстояние перемещения составляет ± 5мм. Максимальное значение по шкале – 5.
14. Ручка выбора кривой осциллятора: у машины есть пять режимов. Кроме первого, который представляет собой сварку без колебаний, следующие четыре выглядят следующим образом:

Технические характеристики машины для сварки горизонтальных стыков резервуаров:

Параметры		Показатели	Примечания
	Мощность	AC 220В, 50/60Гц
	Размер	500 × 355 × 243	Ш × Д × В
	Вес	10.6кг
	Привод	Передача
	Рабочая скорость	От 0 дo 1040мм/мин	Цифровой дисплей
	Регулирование сварочной горелки	Вверх - вниз	±20mm
		Вперед - назад	±20mm
		Угол	360°
		Угол наклона при перемещении	±90°
Рельс	Установка	Съемный магнит
	Размер	42 × 29.3 ×1800	Ш × В × Д
	Материал	Пояс
	Весt	20кг	магнит
Осциллятор	Кривая
	Скорость	От 0 до 1520мм/мин
	Размер	±20mm
	Время	От 0 дo 2с
	Положение	±5mm
