Оборудование для газоэлектрической сварки вертикальных швов

Описание
Оборудование для газоэлектрической сварки (установка EGW) представляет собой высокоэффективное автоматическое сварочное оборудование, которое применяет технологию сварки на постоянном токе в замкнутом контуре. Существует несколько способов крепления данных установок, включая постоянные магниты, вакуумные присоски и др., что облегчает их сборку и разборку. Установка для сварки вертикальных швов используется для сварки толстых листов в нефтяной, химической, кораблестроительной и других отраслях промышленности.

Характеристики
1. Уровень жидкости в сварочной ванне регулируется автоматически.
2. Удлинение кабеля также осуществляется автоматически.
3. Сварочная каретка отличается компактным размером, легким весом, гибкостью и удобством в использовании.
4. Модульная конструкция оборудования для газоэлектрической сварки упрощает ее модернизацию.
5. Установка выполняет однопроходные швы без межпроходной зачистки.
6. Толщина листа металла: 10мм~50мм.

Основные компоненты установки для сварки вертикальных швов

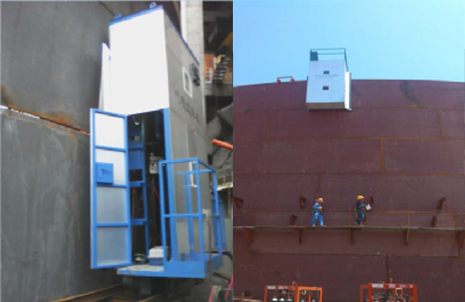

A. Платформа для оператора

Описание Главная рама представляет собой сварную стальную конструкцию, оснащенную устройством для сварки швов.
Подходит для сварки швов резервуаров, сооружаемых методом “подращивания” (сверху-вниз)
Мин. диаметр.: 5.0м
Ширина металлического листового элемента корпуса: 1.5м~2.5м

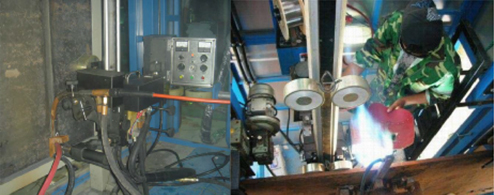

B. Сварочная каретка и рельс оборудования для газоэлектрической сварки

Импортная червячная передача и двигатель Sanyo (Япония)
Устройство регулирования сварочной головки
Приспособление для закрепления медных башмаков
Приспособление для регулирования медных башмаков
3.2-метровый рельс из алюминиевого сплава

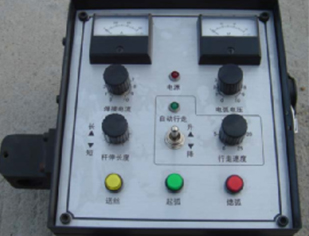

C. Блок управления установки для сварки вертикальных швов EGW

  Описание Блок управления сварочным процессом EGW разработан специально для тяжеловесной сварочной каретки.
Установка оснащена комплексной автоматизированной системой управления и соблюдает все требования к полевым работам для успешного осуществления электрогазовой сварки.
Функции Дистанционный дисплей для отображения сварочного тока и напряжения в режиме реального времени
Световой индикатор сварочной каретки
Дистанционное регулирование сварочного тока и напряжения в режиме реального времени
Регулирование удлинения проволоки в режиме реального времени
Дистанционное управление механизмом подачи кабеля с водяным охлаждением, а также процессами зажигания и гашения дуги.
Автоматическое управление в замкнутом контуре ходом сварочной каретки.
Дополнительное ручное управление ходом сварочной каретки.

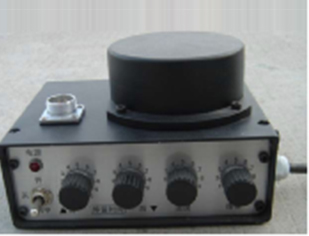

D. Линейный осциллятор оборудования для газоэлектрической сварки

Описание Линейный осциллятор используется в комплексе с блоком управления сварочным процессом. Он питается от блока управления и не требует дополнительного источника питания.
Он может создать интегрированный операционный интерфейс со стабильным сигналом при использовании вместе с блоком управления через воздушную пробку. Линейный осциллятор также может использоваться отдельно.
Функции Бесступенчатое регулирование скорости, амплитуды колебаний и выдержки времени работы осциллятора в режиме реального времени.
Автоматическое центрирование сварочной головки и ее сборка.
Облегчает зажигание сварочной дуги.


E. Источник питания установки для сварки вертикальных швов и механизм подачи проволоки
LINCOLN DC-600
Механизм подачи проволоки

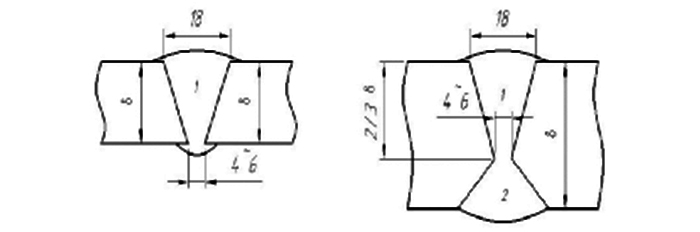

F. Разделка кромок под сварку

  • Толщина ≤ 24мм

    Толщина > 24мм


Компоненты оборудования для газоэлектрической сварки VSAW-600

No. Компоненты Производитель К-во Примечания
1 Главная машина Главная рама WUXI ABK 1 комплект
Опора водяного бака
Рейка управления подачей газа
Автоматическая сварочная каретка и блок управления сварочным процессом VSAW Двигатель подъемника SANYO (Япония)/ колебательный двигатель ESCAP (Швеция) / линейная направляющая, шарико-винтовая передача, 3 комплекта быстросменных муфт
Осциллятор и блок управления VSAW
Механизм регулировки сварочной головки VSAW
Сварочная головка, оснащенная системой водяного охлаждения VSAW
Сварочный кабель с водяным охлаждением VSAW
Медные башмаки и механизм регулирования VSAW
Башмаки VSAW
3.0-метровый алюминиевый рельс VSAW
Шланг для подачи сварочной проволоки
Трубопровод циркуляционной воды (4 × 50м, с быстросменной муфтой)
Циркуляционная установка для подачи охлаждающей воды
2 Сварочная система LINCOLN DC600 LINCOLN, США 1 комплект Импорт
Механизм подачи проволоки S22A WUXI ABK 1 комплект
3   Сварочный кабель и кабель управления Сварочный кабель (120мм² × 60м ×1)     1 комплект Китай
Кабель управления (2.5мм² × 10p × 60м × 1)
Кабель заземления (120мм² × 5м × 1)
Силовой кабель (4мм² × 3p ×60м × 1)
Быстросменная муфта
4 Стойка Стойка и шкаф управления распределением питания WUXI ABK 1 комплект Закрытые
Сварочный источник питания и шкаф для хранения кабелей
5 Инструменты Ящик с набором инструментов WUXI ABK 1 комплект США
(Для инверторной установки для сварки вертикальных швов GSAW-600 необходимо 380В+10%/3ф./50Гц. Данный автомат используется для сварки швов резервуаров, сооружаемых методом “подращивания” / сверху-вниз)
