Машина Для Подготовки Кромок Труб

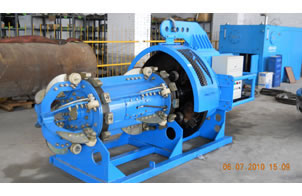

Описание Машины Для Подготовки Кромок Труб:
Машина для подготовки кромок труб - это специализированное оборудование для автоматической подгонки фасок труб в трубосварочной индустрии. Основными составными деталями машины являются: расширяющее устройство, центральная ось, резцы, система натяжных шкивов, гидравлическая и электрическая системы. Все детали покрытия антикоррозийным покрытием, что позволяет оборудованию нормально функционировать даже при температуре выше 50℃.
Особенности Машины Для Подготовки Кромок Труб:
1. Хомутные держатели очень просты в демонтаже и замене, и каждая из секций держателей может работать с трубами двух различных диаметров.
2. Секции держателей могут быть специально смонтированы под заказ клиента.
3. Данное оборудование легко в настройки под различные конфигурации фасок, даже для модифицированной конфигурации «J» для автоматической сварки.
4. Оснащение оборудования щетками помогает для внутренней и внешней очистки труб во время процесса работы машины.
5. По запросу клиента на оборудование может быть установлен электромотор.
| NO. | Модель | PFM 0812 |
PFM 1216 |
PFM 1620 |
PFM 2024 |
PFM 2430 |
PFM 3036 |
PFM 3642 |
PFM 4248 |
PFM 4854 |
PFM 5460 |
|
| 1 | Диметр трубы (мм.) | φ203 ~ φ305 φ355 |
φ305 ~ φ406 |
φ406 ~ φ508 |
φ508 ~ φ610 |
φ610 ~ φ762 |
φ762 ~ φ914 |
φ914 ~φ1066 |
φ1066 ~ φ1219 |
φ1219 ~ φ1372 |
φ1372 ~φ1524 |
|
| 2 | Толщина стенок трубы (мм.) | 5~10 | 8-15 | 9-15 | 9-20 | 10~20 | 10~25 | 12.5~25 | 15~30 | 17.5~30 | 17.5~30 | |
| 3 | Тип конца трубы | Y-тип / U-тип | ||||||||||
| 4 | Сила реза (Н) | 5880 | 8820 | 10290 | 13720 | 15680 | 19600 | 19600 | 23520 | 23520 | 23520 | |
| 5 | Момент реза (Нм) | 1200 | 2390 | 2620 | 4200 | 5980 | 8960 | 10500 | 14350 | 16140 | 18000 | |
| 6 | Сила подъема бака для малса (Н) | 25000 | 40000 | 40000 | 60000 | 60000 | 80000 | 80000 | 90000 | 90000 | 100000 | |
| 7 | Производительность | 0-0.3 | 0-0.3 | 0-0.35 | 0-0.35 | 0-0.4 | 0-0.4 | 0-0.4 | 0-0.4 | 0-0.4 | 0-0.4 | |
| 8 | Скорость поворота основного ствола (об./мин.) | 0-100 | 0-100 | 0-80 | 0-80 | 0-60 | 0-60 | 0-60 | 0-60 | 0-40 | 0-40 | |
| 9 | Скороть подачи резов (мм./мин.) | 0-30 | ||||||||||
| 10 | Растояние передвижения резов (мм) | 80 | ||||||||||
| 11 | Мощность дизельного мотора от гидравлической системы (кВт) | 60 | 60 | 80 | 80 | 90 | 90 | 118 | 118 | 140 | 140 | |
| 12 | Основные составляющие | 1.основной режущий мотор: DANFOSS 2. Гидронасос, клапан: американский PARKER / японский YUKEN / корейский Hydraulic / Тайваньский Compass 3.Система управления: Siemens |
||||||||||
| 13 | Гарабритные размеры (Д×Ш×В) (мм.) | 2200 ×600 ×1000 |
2500 ×600 ×1000 |
2600 ×700 ×1200 |
2800 ×800 ×1200 |
2900 ×950 ×1300 |
3000 ×1100 ×1450 |
3000 ×1200 ×1500 |
3000 ×1250 ×1580 |
3200 ×1300 ×1600 |
3500 ×1400 ×1800 |
|
| 14 | Вес оборудования для резки ( кг) |
800 | 900 | 1200 | 1500 | 1800 | 2000 | 2200 | 2350 | 2500 | 3000 | |
Примечание: формула для вычисления средней стали: 1960 (нагрузка реза на мм2) Х толщину стенок Х количество резов
Основанная в 1999 году, компания Wuxi ABK Machinery Equipment является профессиональным производителем и поставщиком машин для подготовки кромок труб в Китае. Помимо данного оборудования, наша компания также предлагает широкий выбор иной высококачественной продукции: линии сварки двутавровых балок, сварочное оборудование, трубосварочные установки, фрезерные станки с ЧПУ, размольные машины, роликовые листогибочные машины, листогибочные машины, сварочные манипуляторы, настраиваемые сварочные вращатели. Благодаря получению Европейского сертификата качества и сертификата Международной организации по стандартизации, наша продукция пользуется большой популярностью во многих странах: Испании, Германии, Индии, ЮАР, Бразилии, Чили, Аргентине, России, Италии, Франции, Вьетнаме и др. Если вас заинтересовали машины для подготовки кромок труб, свяжитесь с нами.
